氣壓傳動種將壓縮空氣的壓力轉換為機械能，驅動機構直線往復運動，擺動和旋轉運動的執行元件。

氣缸工作原理的分類

氣缸的種類很多，之前在氣缸型號這篇文章已經講過了，這里在給大家再講一遍，一般按氣缸的結構特征、功能、驅動方式和安裝方法等進行分類。

按照結構特征分類，氣缸主要分為活塞式氣缸和膜片式氣缸兩種；

按運動形式分為直線運動氣缸和擺動氣缸兩類；

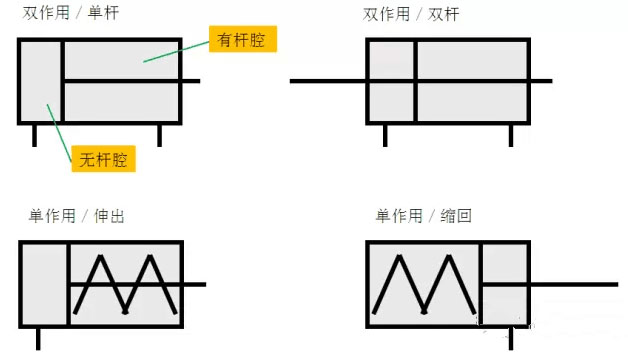

如圖：氣缸的動作方式（往復直線運動的氣缸）

氣缸原理-氣缸縮回

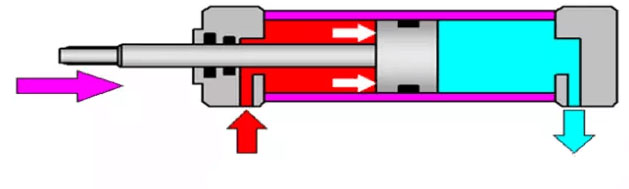

氣缸原理-氣缸伸出

當從無桿腔輸入壓縮空氣時，有桿腔排氣，氣缸的兩腔的壓力差作用在活塞上所形成的力推動活塞運動，使活塞桿伸出；

當有桿腔進氣，無桿腔排氣時，使活塞桿縮回，若有桿腔和無桿腔交替進氣和排氣，活塞實現往復直線運動。

氣缸工作原理和氣缸的構造

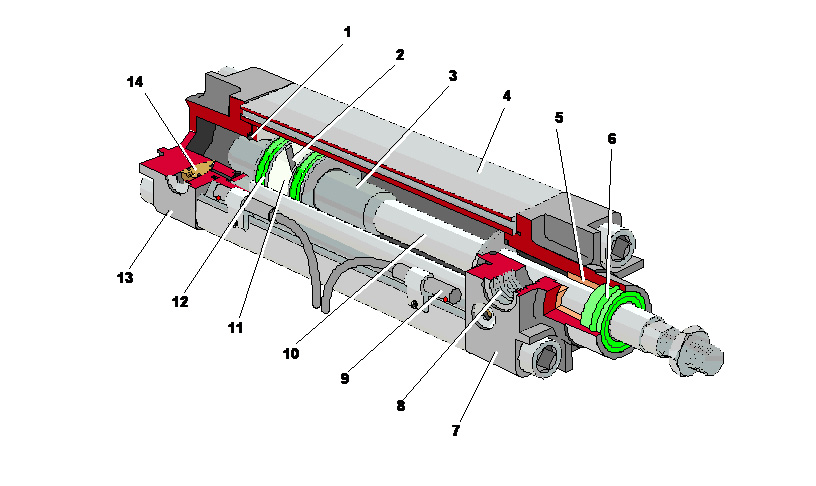

1、3－緩沖柱塞2－活塞  4－缸筒  5－導向套 6－防塵圈7－前端蓋 8－氣口 9－傳感器  10－活塞桿11－耐磨環  12－密封圈 13－后端蓋  14－緩沖節流閥

氣動元件

1）缸筒

缸筒的內徑大小代表了氣缸輸出力的大小。活塞要在缸筒內做平穩的往復滑動，缸筒內表面的表面粗糙度應達到Ra0.8um。缸筒材質除使用高碳鋼管外，還是用高強度鋁合金和黃銅。

2）端蓋

端蓋上設有進排氣通口，有的還在端蓋內設有緩沖機構。桿側端蓋上設有密封圈和防塵圈 6，以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內。桿側端蓋上設有導向套 5，以提高氣缸的導向精度。

3）活塞

活塞是氣缸中的受壓力零件。為防止活塞左右兩腔相互竄氣，設有活塞密封圈 12。還設有耐磨環 11以提高氣缸的導向性。

4）活塞桿

活塞桿是氣缸中最重要的受力零件。通常使用高碳鋼，表面經鍍硬鉻處理，或使用不銹鋼，以防腐蝕，并提高密封圈的耐磨性。

5）緩沖柱塞、緩沖節流閥

活塞兩側沿軸線方向設有緩沖柱塞 1、3，同時缸蓋上有緩沖節流閥 14和緩沖套 15，當氣缸運動到端頭時，緩沖柱塞進入緩沖套，氣缸排氣需經緩沖節流閥，排氣阻力增加，產生排氣背壓，形成緩沖氣墊，起到緩沖作用。
